該当バージョン：PADS9.3

症状

PADS9.3の不具合

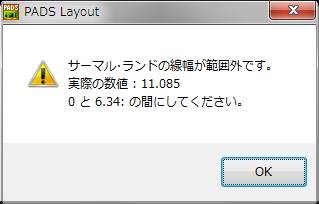

ECOモード内で、配置済みの部品を選択し、キーボードで「Ctrl」+「c」でコピーし、「Ctrl」+「v」で貼りつけると「サーマル・ランドの線幅が範囲外です。」とエラーが表示される。

原因

該当部品のパッドスタック設定に【オフセット】が使用された部品をコピー・貼りつけを行う、とエラーが表示されます。

対策

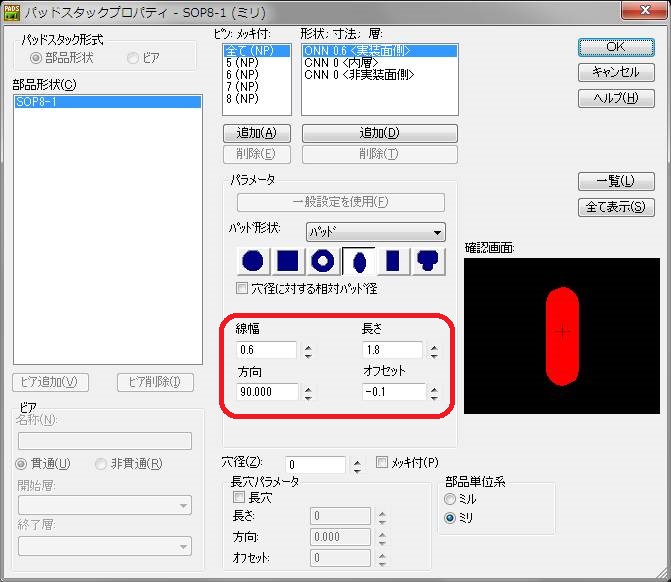

パッドスタックの設定にオフセットの値を「0」にしますと、エラーは表示されません。

注意：オフセット値を「0」にしますと、パッドの座標が移動します。
