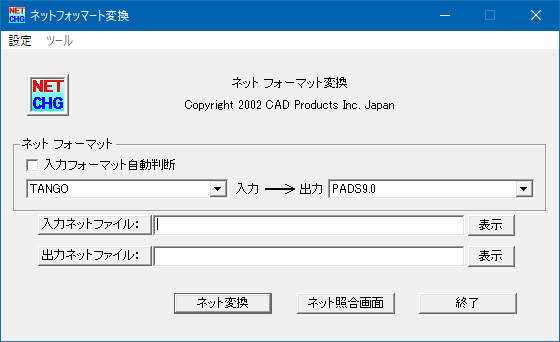

ネットリストフォーマット変換/照合ツール

多機種のCADより出力された異なったフォーマットのネットリスト間で変換・照合が可能！

フォーマット自動判別

入力ネットリストのフォーマットを自動認識

対応フォーマット（2021年2月更新）

入力フォーマット	ACCELASC	ALLEGRO	ALLEGRO_2	ALLEGRO_3
BASIC_NET	CAD1	CADLUS	CADMAX	CADNETIX
CADNETIX_EXT	CADVANCE V	CiCAM	CiCAM Test Assist	CR-2000
CR-3000 CR-5000(PWS)	CR-5000(BD)	CV	DCS	Design Architecture
DK-Σ	Easy-PC	ECAD	EVOLUTION	FUTURE
FUTURE_2	FUTURE_K	K4	KiCAD	MENTOR
Mentor2	MM-1	MM-2	MM-Colmo	MM-PC
MY-PCBⅢ	OrCAD	PADS Series	P-CAD(ALT)	P-CAD(WRL)
PCAD2006	PLANET	POWER-VIEW	POWER-VIEW2	PROTEL
PROTEL2	PROVIDENCE	SCICARD28	SCICARDS	S-NET
SolidworksPCB	START	START Ver2	STELLAR V4	STELLAR V5
TANGO	TELESIS	THEDA	VISULA	WINPCB
WORK_VIEW	XpeditionPCB

出力フォーマット	CADLUS	CADMAX	CADNETIX	CADVANCE V
CR-2000	CR-3000_CR5000(PWS)	CR-5000(BD)	CV	DCS
DK-Σ	Easy-PC	EVOLUTION	K4	MENTOR
MM-2	MM-Colmo	MM-PC	MY-PCBⅢ	PADS2000
PADS2005	PADS2007	PADS9.0	P-CAD(ALT)	P-CAD(WRL)
POWER PCB V5	POWER-VIEW	PROTEL	PROVIDENCE	SCICARD28
SCICARDS	START	TANGO	TELESIS	THEDA
VISULA	Xpedition PCB

各フォーマットは、各社の商標または登録商標です。

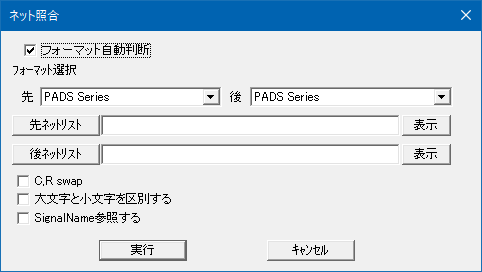

ネット照合

CR swap

コンデンサ、抵抗のピン番号を無視して照合

大文字と小文字を区別する

部品番号の大文字、小文字の区別して照合

SignalName参照する

ネット名のみの照合（接続先は参照しない）
