CiCAM
プリント基板製造用のガーバーデータ、ドリルデータを編集するツールです。
Gerberデータは、RS-274D（標準Gerber）、RS-274X（拡張Gerber）に対応しています。ドリルデータは、日立フォーマット、ExcellonⅠ&Ⅱフォーマットや一般的なM05、G81ヒットフォーマットにも対応しています。
主な機能

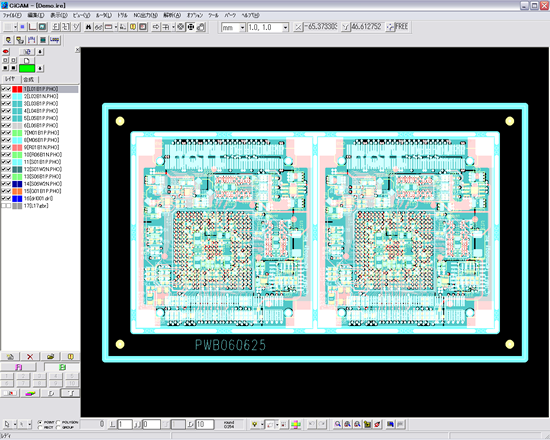

基本システム
システム画面構成は、Windowsの規定するGUI 規則に準拠しています。

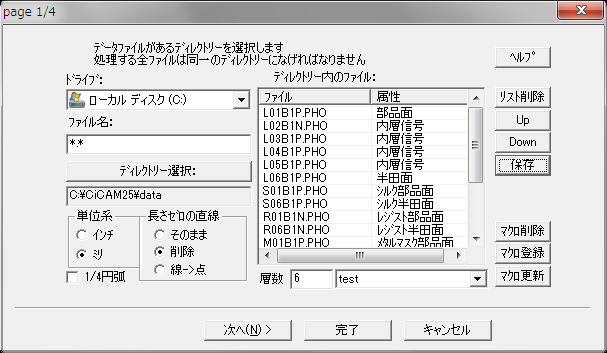

ファイル自動読込み
データフォルダ指定で、内部に格納されているガーバーデータ（RS-274D、RS-274X）、各社ドリルデータ、DXF、HP-GLを自動判別して取り込むことが可能です。ファイルフォーマットは任意に変更することができます。
マクロ登録の搭載によって、ファイル名、レイヤ属性、レイヤの読み込み順を登録し2回目以降に反映させることができます。

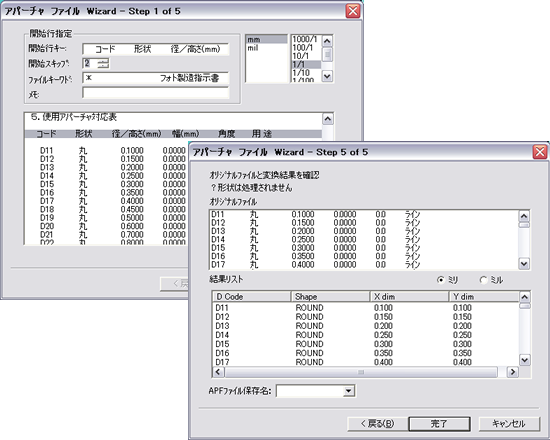

アパーチャ読込みウィザード
読み込みウィザードを使用して、アパーチャ（Dコード）テーブルを自動読み込みが可能です。一度読み込んだフォーマット定義は、次回から自動認識いたします。

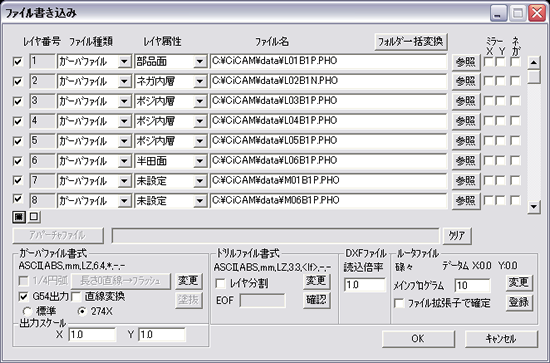

入出力データ書式
ガーバーデータ（RS-274D、RS-274X）、NCドリルデータ、DXFデータの入出力可能です。

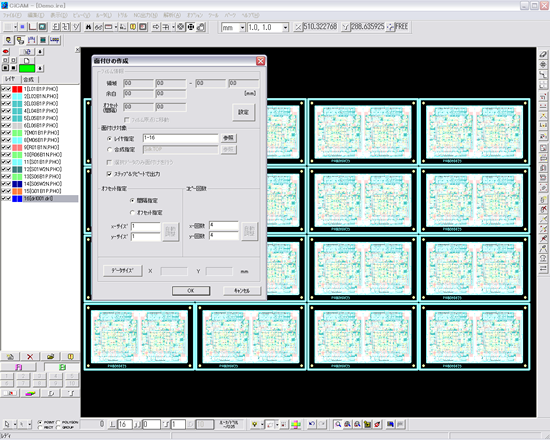

面付け
オフセット、間隔のパラメータ指定、ステップ＆リピート機能で仮想面付け等、簡単に面付けが可能です。
また、オプション機能としてPADSLayoutのマウントデータと、面付け後のデータを利用して面付け後のマウントデータを生成します。（AutoSheet）異種面付けに対応しています。

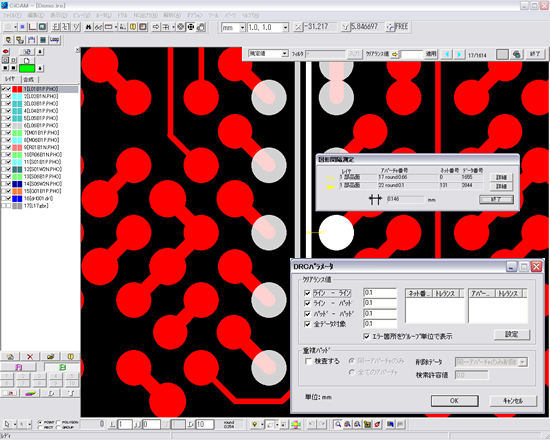

ＤＲＣ（オプション）
スルーホールからネットを自動で割り付けをすることで、図形間のクリアランスチェックや、レジストチェック、シルクチェック、パターン幅チェックが可能です。また、図形種毎の定値や除外Dコードの指定も可能です。

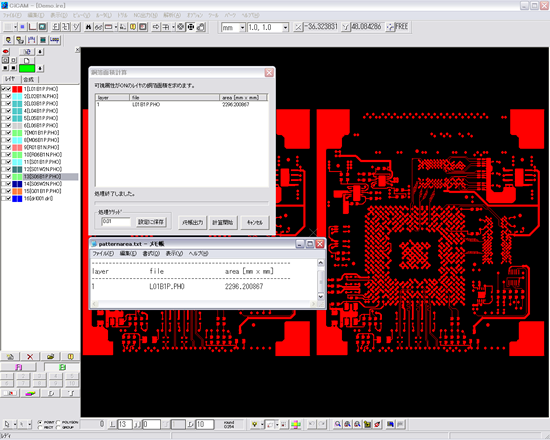

銅箔面積計算（オプション）
データの輪郭を抽出し、指定エリア又はレイヤの銅箔面積を算出することが可能です。

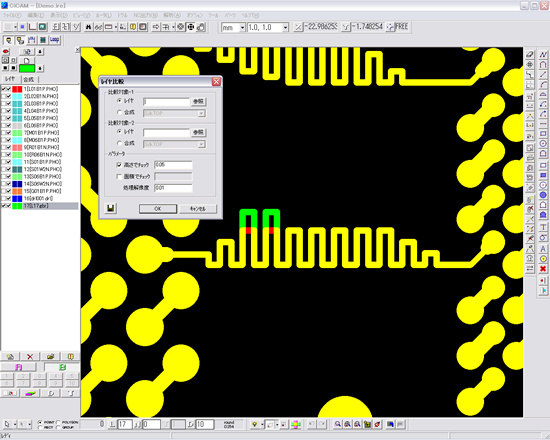

差分抽出
変更前と変更後の２レイヤを比較し、変更点を抽出することが可能です。

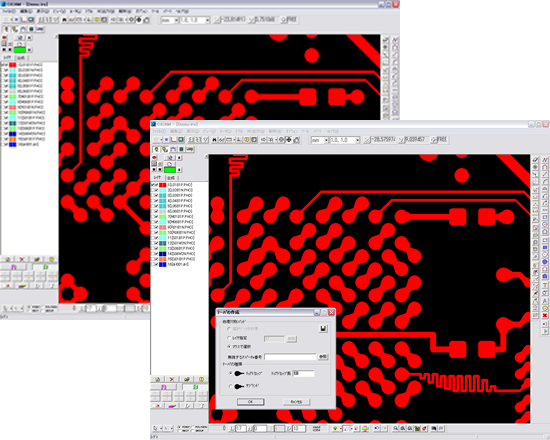

テーパー処理
任意のフラッシュにテーパーを発生させることが可能です。発生可能なテーパー形状は、ティアドロップ、サブランドがあります。

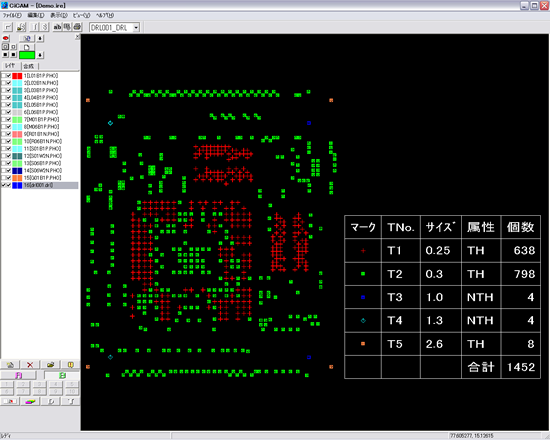

ドリルマーク
ドリルデータからドリルマーク図を作成することが可能です。図形、表示色、サイズは任意に指定できます。
PADSアスキー変換
読み込んだデータを、PADS Layoutのアスキー形式で出力することが可能です。
層毎に変換後のPADS Layout上の形式（PADS属性）と出力層が選択できます。
PADS属性は、ベタ（パターン）、基板外形、2Dラインに対応しています。
CiCAM Viewer ダウンロード
CiCAM Viewerのダウンロードにはパスワードが必要です。
ご希望の場合は、下記のパスワード希望ボタンから入力フォームに入り、必要事項を入力して送信してください。
ダウンロードするためのパスワードをメールにてお送りいたします。
パスワードは、土日祝日を除く10：00～16：30の時間内に返信させていただきます。
