ガーバー/ドリルデータから、NCルーターデータを短時間で作成するツールです。

Gerberデータは、RS-274D（標準Gerber）、RS-274X（拡張Gerber）に対応しています。ドリルデータは、日立フォーマット、ExcellonⅠ&Ⅱフォーマットや一般的なM05、G81ヒットフォーマットにも対応しています。

・CiCAMのデータ入力とデータ検証について（PDF）

・CiCAMシリーズ機能構成表（PDF）

・トレーニングVTR



加工シミュレーション、自動形状修正機能搭載



各社ルータデータの読み込み

既存の各社ルーターデータを読込み編集可能です。既存のデータを編集、又はA社用のフォーマットで作成したNCデータを読込み、編集後B社用に変換出力することが可能です。

CADデータ読込み

ガーバーデータ、ドリルデータ、DXF、ルーターデータ等を元に、NCデータの作成が可能です。

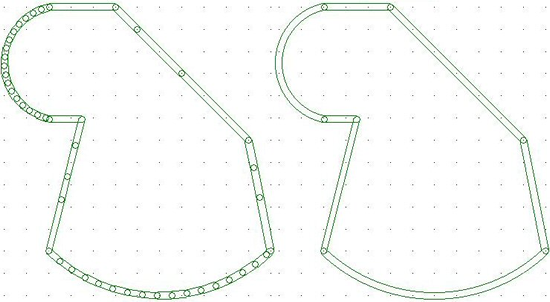

LOOP機能

図形の重なりを自動修正と、直線データ→円弧データ変換、円弧データ→直線データ変換が可能です。

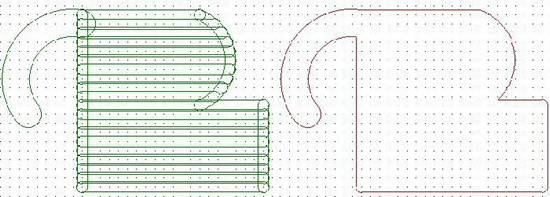

輪郭抽出

図形の最外殻を自動的に抽出することが可能です。

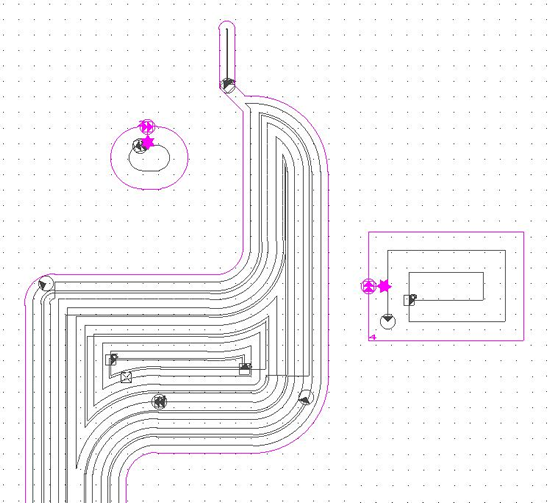

渦巻き加工

渦巻き状の輪郭を自動的に作成することが可能です。

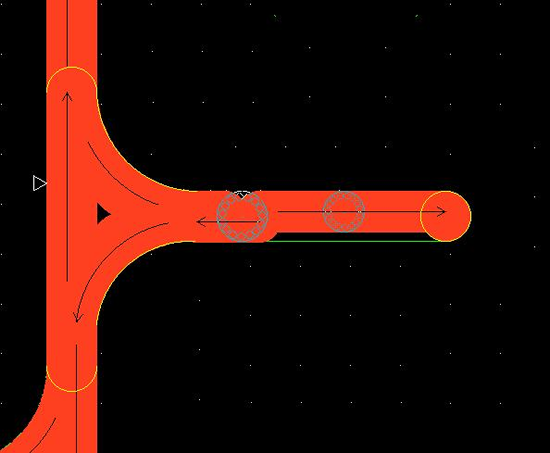

Wツール加工

ルーターマシンのエラーストップの原因となる図形を自動的に補正することが可能です。
より細いツールで新たな形状を発生させ、エラー・加工漏れを回避いたします。

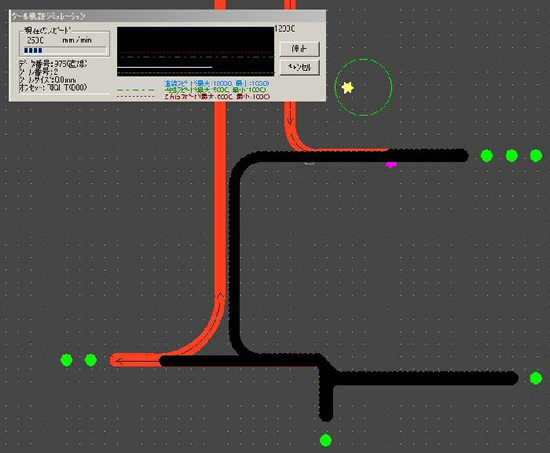

シミュレーション

オフセット処理後のルーターデータの信頼性テストが可能です。エラー部分の確認ができ、試し切りが不要となります。

CiCAM Viewer　ダウンロード

CiCAM Viewerのダウンロードにはパスワードが必要です。

ご希望の場合は、下記のパスワード希望ボタンから入力フォームに入り、必要事項を入力して送信してください。

ダウンロードするためのパスワードをメールにてお送りいたします。

パスワードは、土日祝日を除く10：00～16：30の時間内に返信させていただきます。
