PADS 9.5

半田面透視

PADS Layout 9.5では設計の半田面透視が可能になりました。配置、編集、配線など全ての機能を部品面または半田面透視で行えます。表示は、新たに設置されたツールバーボタン、表示メニュー、または【Bモードレスコマンド】や【Alt+B ショートカット】で切り替え可能です。

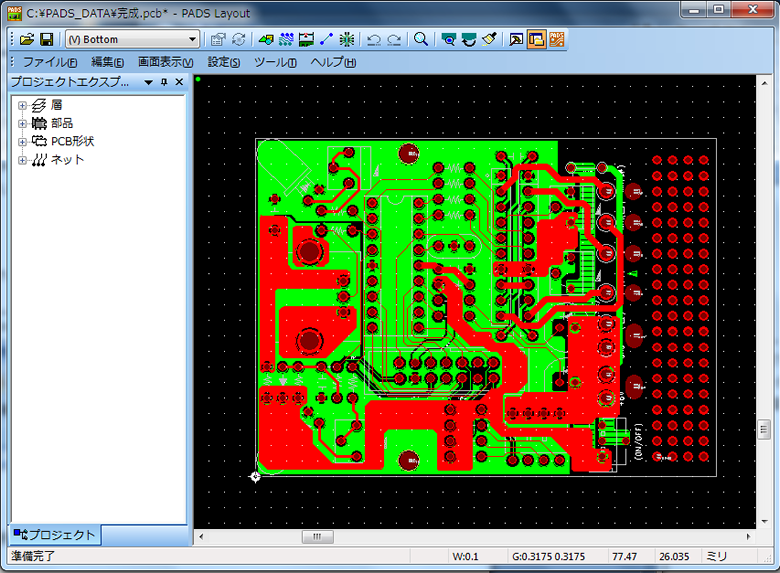

通常画面

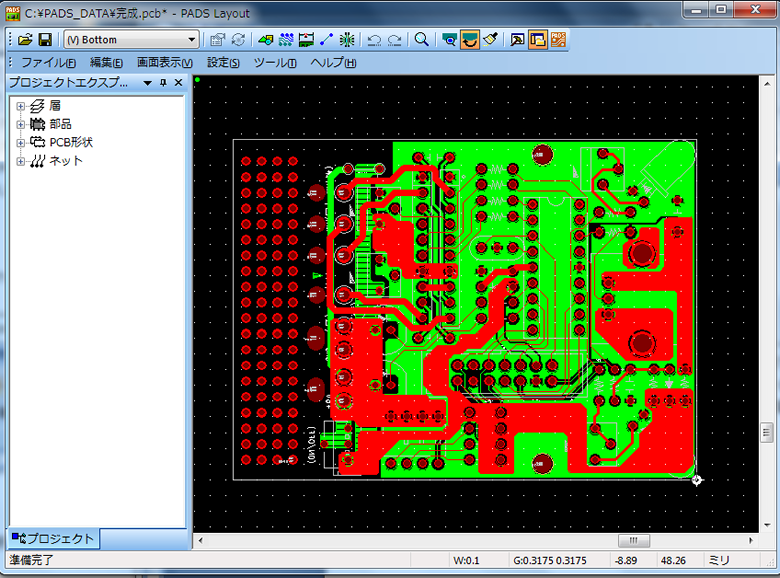

半田面透視画面

仮想ピン（オプション）

PADSで新たなスターターライブラリをご利用いただけます。

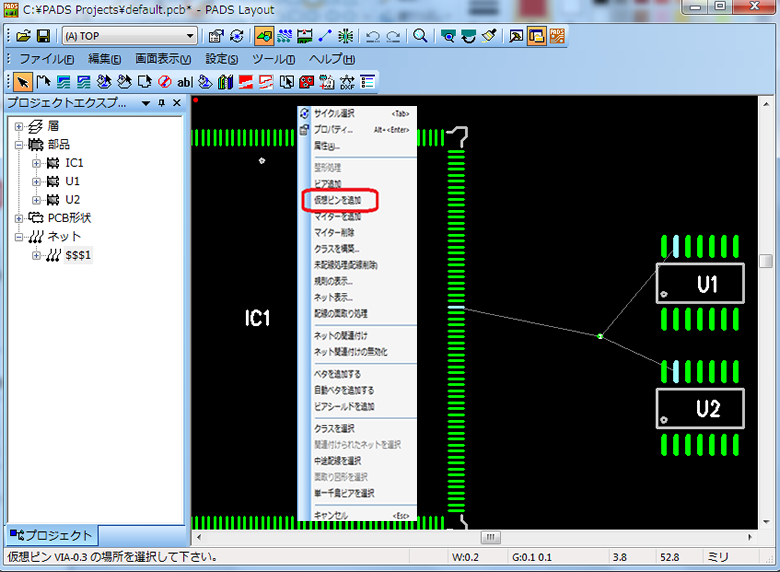

PADS Layout 9.5では仮想ピンをサポートし、PADSへのDDRx配線機能強化はさらに向上します。仮想ピン(スターポイント、分岐ポイントとも呼ばれます)によって、通常ドライバから始まり複数のレシーバーへと分岐するポイントを定義することができます。その後、この新規トポロジーに独自のクリアランスおよびハイスピード設計規則を定義できます。仮想ピンはPADS内でユニークな存在です。仮想ピンはポップアップメニューから設計/ネットに追加でき、PADSの一般的なメニュー(移動、削除、固定、選択、テストポイント追加、プロパティ表示、フィルタダイアログボックス)でサポートされています。仮想ピンに付属する接続は対話型または自動配線が行えます。

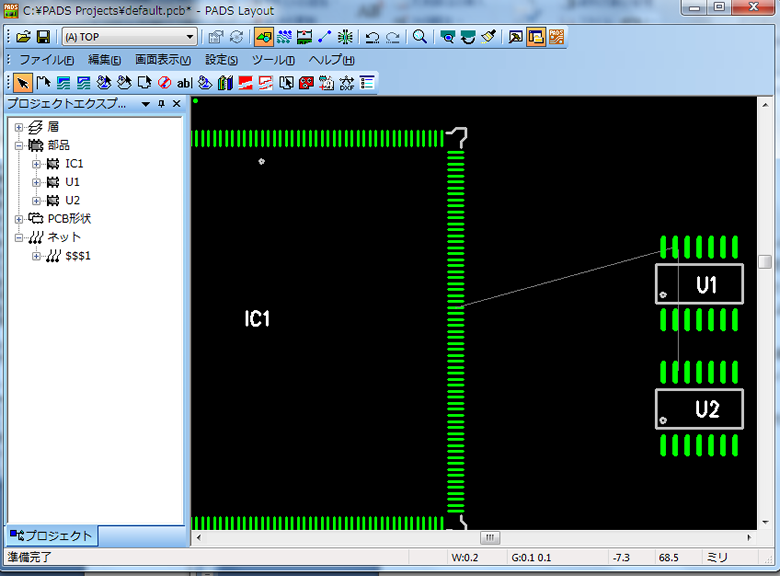

仮想ピン追加前
